全程不超频、机箱专门开洞：RTX 5090接口还是烧了！

防护拉满仍中招：问题不在用户头上

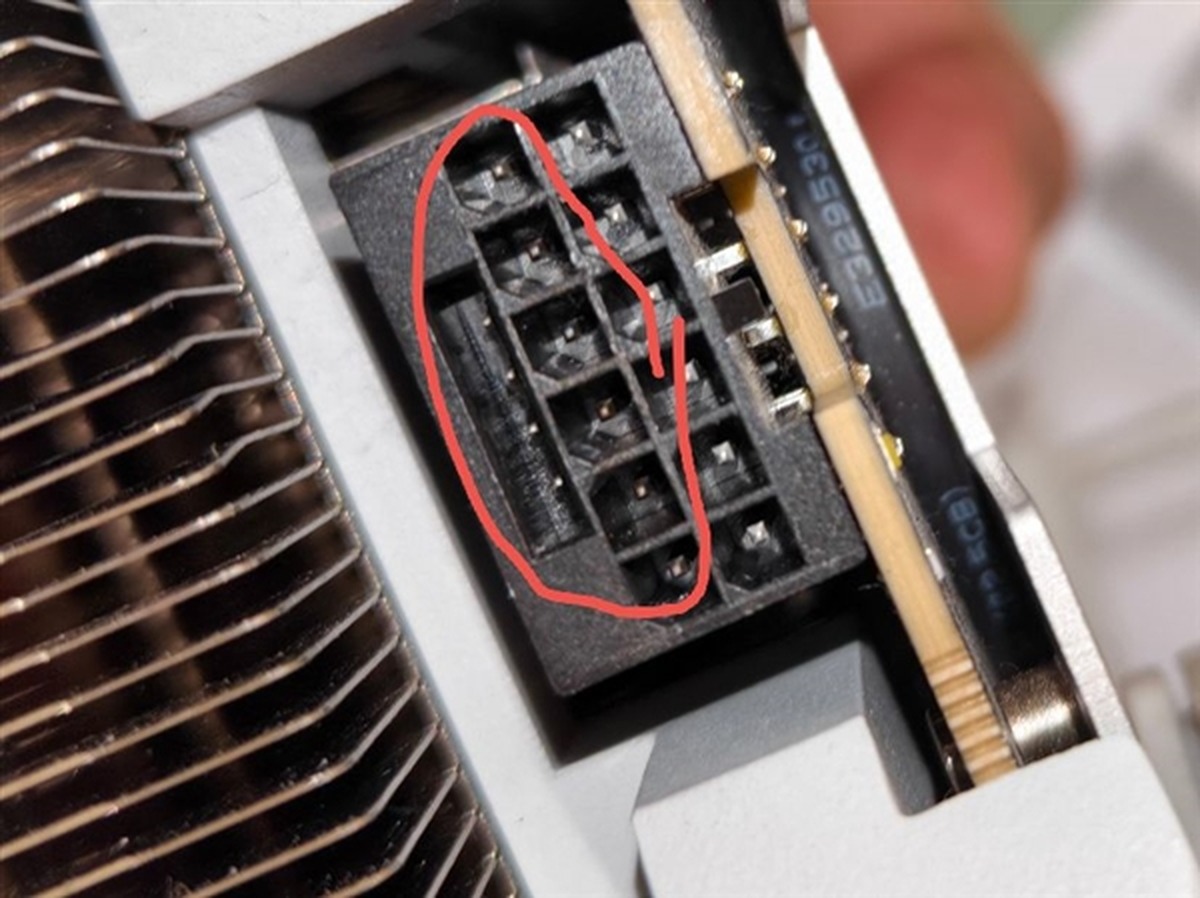

这起案例最值得玩味的地方在于，用户几乎把所有能做的防护都做了。特意在机箱侧板防尘网上开孔给供电线留出空间，避免弯折挤压；线材走向精心整理；全程默认频率运行，连一键超频都没碰过。可以说是教科书级别的“爱护显卡”操作，结果16Pin接口还是烧了。

这就尴尬了。从NVIDIA推行12VHPWR开始，官方和AIC厂商反复强调烧接口是因为“没插紧”“弯折过度”“接触不良”。可当用户把所有这些变量都控制住之后，接口依然出现发黄损耗，那就只能说明一件事：接口本身的设计冗余或端子承载能力，存在系统性的短板。

更值得注意的是时间点。显卡实际使用才四五个月，电源是去年11月购入，满打满算不到一年。这么短的时间内出现端子过热老化，说明接口的长期可靠性远没有达到旗舰卡应有的标准。用户再小心，也扛不住硬件设计上的先天缺陷。

售后“补线了事”的态度，才是压垮信任的最后一根稻草

接口烧毁是硬件问题，但售后处理方式则是压垮用户信任的“神补刀”。客服先是下意识问“是不是超频了”，试图把问题引导到用户身上；随后只提出补发一根电源线了事。要知道，如果接口设计或电源端子工艺有缺陷，光换线根本就是治标不治本。

直到用户反复沟通、事情发酵，售后才松口说电源需要返厂检测，且周期长达一个月。堂堂1200W高端电源，质检流程慢如蜗牛，这种响应速度放在旗舰级产品上实在说不过去。用户最终自费换了海韵1600W电源——不是钱多，是被折腾怕了，再也不敢拿RTX 5090赌运气。

16Pin接口隐患未除，别拿“个例”当遮羞布

从RTX 40系的12VHPWR到RTX 50系的12V-2×6，NVIDIA做了端子结构上的改良，缩短了信号针脚、延长了接地针脚，理论上确实能降低接触不良的风险。但现实中，用户把能做的防护全做了之后接口依然烧损，这说明改良并未触及根本——高功率密度下的端子发热问题，并没有因为接口小改而消失。

尤其RTX 5090这种600W级别的功耗怪兽，12V-2×6接口要承载的电流是实打实的物理压力。单根端子的额定载流能力、簧片的接触面积、温升余量，这些工程参数如果没有质变，那换一百次接口规格也治不了“烧接口”的病根。

回到这次事件，用户最终花600元换了接口、加了相变片，GPU热点温度还降了18℃，倒也因祸得福。但这件事留给整个行业的思考远不止于此：当用户的防护做到极致仍被烧接口，厂商是继续甩锅给“使用不当”，还是老老实实承认设计有余量不足？答案，其实用户心里已经有数了。
